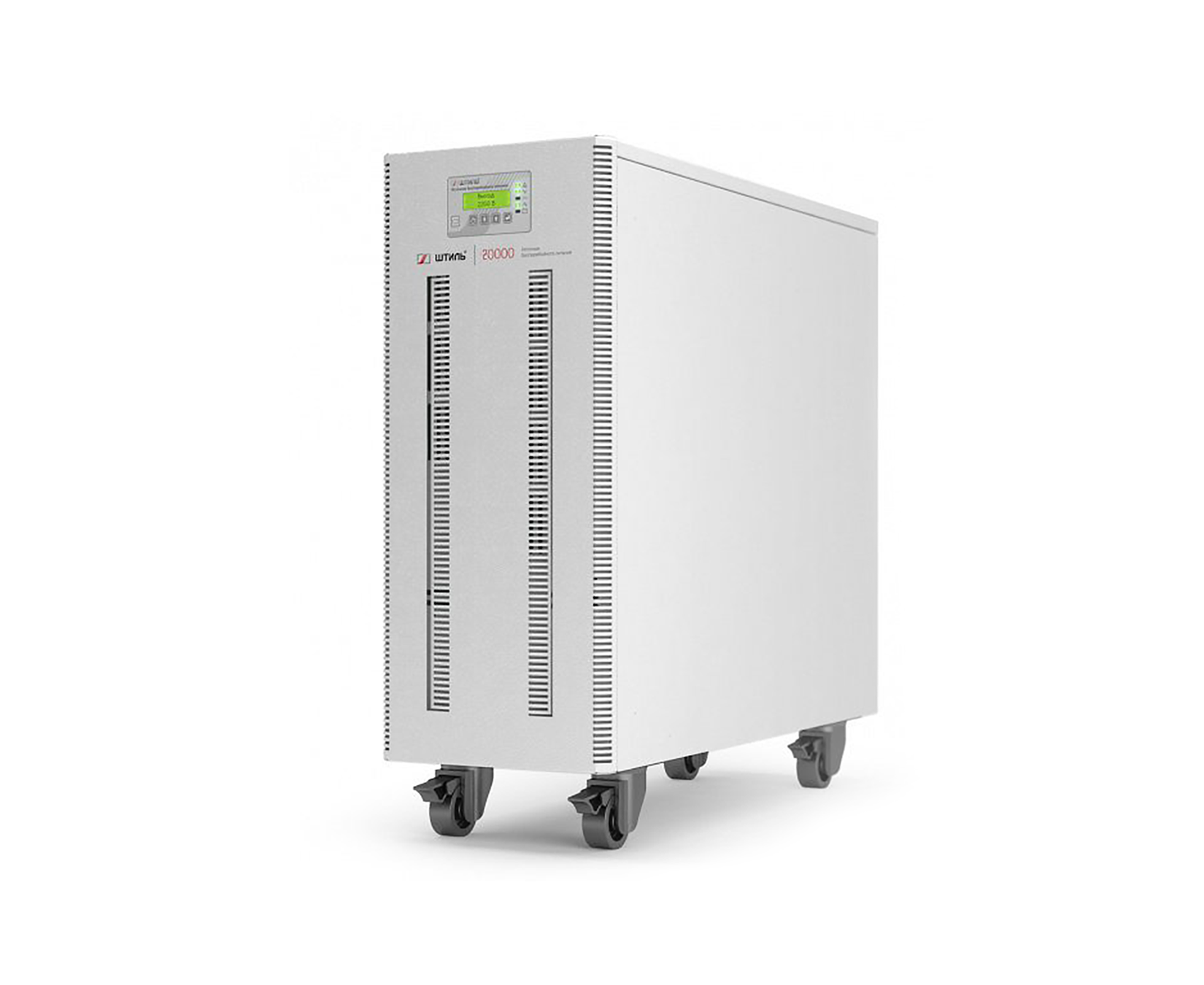

Источник бесперебойного питания Штиль ST3120L 16000Вт 20000ВА серый без батареи

Общие

Число фаз 3 в 1

Режимы работы on-line, автономный, байпас, ECO

Активная мощность, кВт 16

Полная мощность, кВА 20

Топология on-line (с двойным преобразованием)

Форм-фактор напольный

Входные характеристики

Максимальный входной ток одной фазы, А 40

Предельный диапазон фазного/линейного входного напряжения, В 90-295/155-510

Рабочий диапазон фазного/линейного входного напряжения, В 160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50%

Номинальное фазное/линейное входное напряжение, В 220/380

Плавный пуск да

Входной коэффициент мощности 0,99

Допустимый диапазон входной частоты, Гц 43-57

Номинальная входная частота, Гц 50/60

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, % -20%, шаг настройки – 1 В, по умолчанию: -10%

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, % +20%, шаг настройки – 1 В, по умолчанию: +10%

Совместимость с генератором да

Тип входной сети трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Выходные характеристики

Тип выходного напряжения однофазное

КПД при работе через байпас или в режиме ECO, % 99

Крест-фактор 3:1

Коэффициент нелинейных искажений выходного напряжения, % <2 при линейной нагрузке, <4 при нелинейной нагрузке

Максимальный выходной ток, А 90

Номинальная выходная частота, Гц 50/60

Диапазон настройки выходного напряжения, В 220-240

Номинальное выходное напряжение, В 220

Форма выходного напряжения чистая синусоида

Точность стабилизации выходного напряжения, % ±2

Выходной коэффициент мощности 0,8

Точность стабилизации выходной частоты (при работе от АБ), % ±0,1

Перегрузочная способность (при работе в режиме on-line или от батарей) 105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас)

КПД в режиме on-line, % 95

КПД в автономном режиме, % 94

Время переключения в автономный режим из режима on-line, мс 0

Время переключения в автономный режим из режима ECO, мс 5

Аккумуляторные батареи (АБ)

Время автономной работы (при 80% загрузке ИБП) Зависит от ёмкости внешних АБ

Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)

Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт да

Номинальный ток заряда встроенного ЗУ, А 5

Номинальное напряжение АБ, В 192

Тип АБ герметичные, необслуживаемые, свинцово-кислотные

Наличие встроенных батарей нет

Защита

Защита от аварии в ИБП электронная аварийная защита

Защита от «глубокого» разряда батарей да

Электронный автоматический байпас да

Перегрузка по выходу электронная защита с автовосстановлением

Короткое замыкание электронная защита с автовосстановлением

Перегрев электронная защита с автовосстановлением

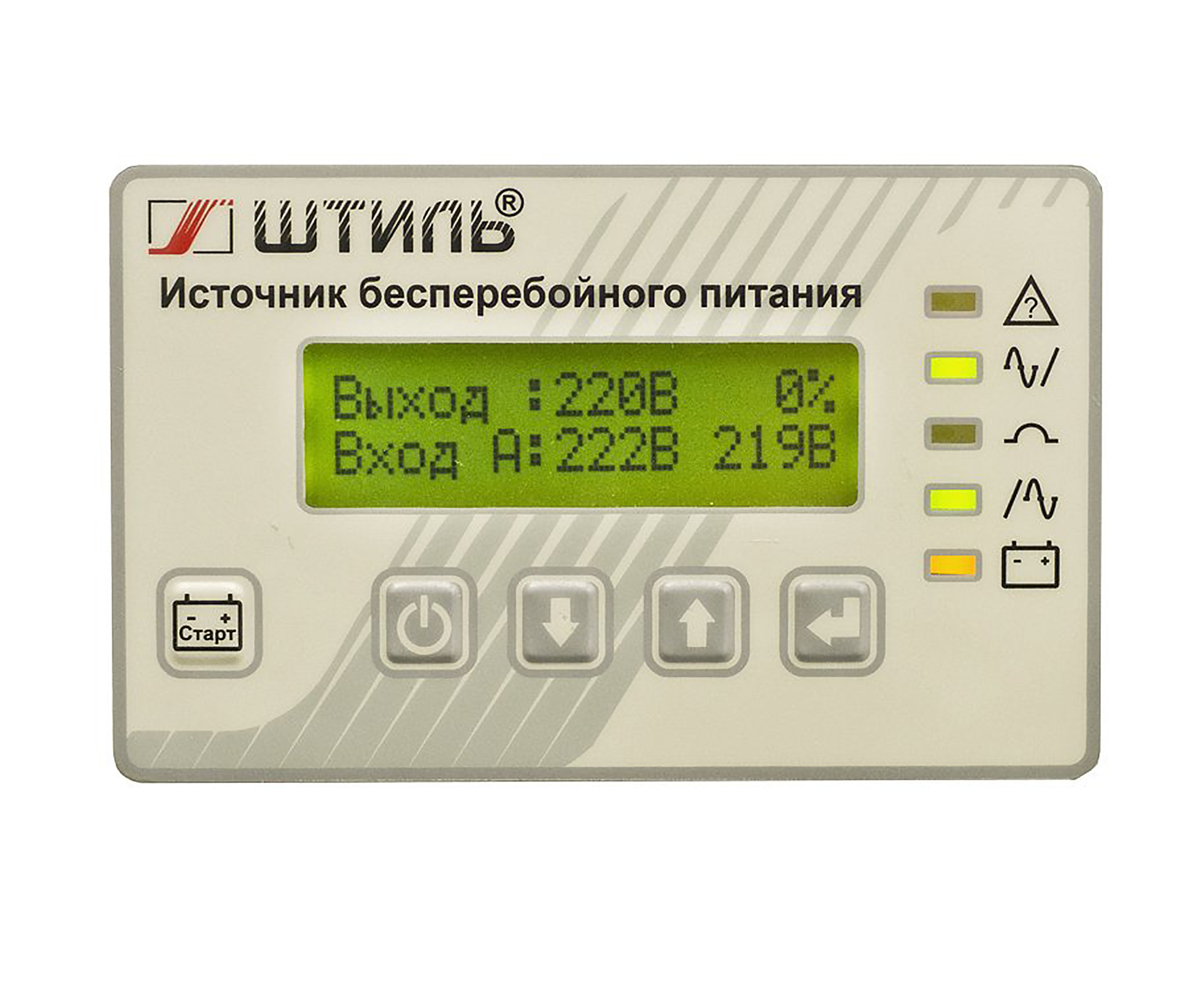

Панель управления и интерфейсы

Отдельный ввод электронного байпаса да

«Сухие» контакты опция (требуется установка карты мониторинга)

RS-232 в базовой комплектации

Функциональные клавиши управление отображаемым на ЖК-дисплее меню, настройка ИБП

ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров

Ethernet опция (требуется установка карты мониторинга)

Подключение

Вход байпаса клеммное подключение (L)

Входная сеть клеммное подключение (L1, L2, L3, N, PE)

Нагрузка (выходные разъёмы) клеммное подключение (L, N)

Надежность и эксплуатационные характеристики

Установка в помещении

Диапазон рабочей температуры, °С от +5 до +40

Диапазон температуры хранения, °С от -40 до +40

Тип охлаждения принудительное (вентиляторное)

Относительная влажность, % от 0 до 95 (без конденсата)

Рабочая высота, м до 1000 м над уровнем моря

Степень защиты от пыли и влаги IP20

Срок службы, лет не менее 10

Гарантийный срок, мес 24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 585x255x565

Масса, кг 43

Цвет корпуса серый
